陶瓷基板五大核心工艺技术详解：DPC、AMB、DBC、HTCC与LTCC
在电子封装领域，陶瓷基板以其出色的电性能、热性能和机械性能，成为了众多高端电子设备的**材料。为了满足不同应用场景的需求，陶瓷基板工艺技术不断演进，形成了多种独具特色的工艺。本文将详细介绍DPC、AMB、DBC、HTCC与LTCC这五种核心工艺技术，并探讨它们的优势与特点。

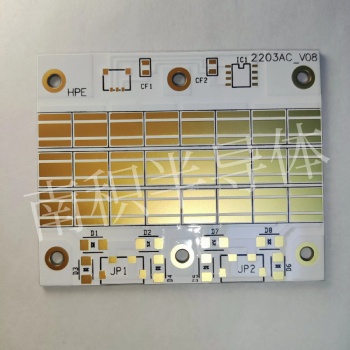

DPC（Direct Plating Copper，直接镀铜）工艺
技术详解：
DPC工艺是一种在陶瓷基板表面直接镀覆铜金属的技术。它通过化学或电化学方法在陶瓷基板表面沉积一层均匀的铜膜，再通过光刻、蚀刻等工艺形成所需的电路图形。
优势与特点：
· 高精度：DPC工艺能够实现极高的线路精度，线宽/线距可低至30μm~50μm，非常适合对精度要求极高的微电子器件封装。
· 良好结合力：铜层与陶瓷基板之间的结合力强，不易剥离，**了产品的长期可靠性。
· 低温制备：DPC工艺通常在300℃以下进行，避免了高温对基片材料和金属线路层的不利影响，降低了生产成本。
AMB（Active Metal Brazing，活性金属钎焊）工艺
技术详解：
AMB工艺是一种利用活性金属钎料实现陶瓷与金属高温冶金结合的技术。通过在钎料中加入活性元素，如Ti、Zr等，提高钎料在陶瓷表面的润湿性，从而实现牢固的钎焊封接。
优势与特点：
· 高热导率：AMB工艺制备的陶瓷基板具有优异的热导性能，能够有效散热。
· 高结合力：陶瓷与金属之间的结合力强，热阻小，可靠性高。
· 广泛应用：AMB工艺适用于多种陶瓷材料，如氧化铝、氮化铝等，且对陶瓷的适用范围广。
DBC（Direct Bonded Copper，直接覆铜）工艺
技术详解：
DBC工艺是一种将铜箔直接敷接在陶瓷基板上的技术。通过在铜与陶瓷之间引入氧元素，形成Cu-O共晶液相，实现铜箔与陶瓷基板的化学冶金结合。
优势与特点：
· 高热稳定性：DBC陶瓷基板能够承受高温环境下的长期工作，具有良好的热稳定性。
· 高机械强度：陶瓷材料本身具有较高的机械强度，使得DBC陶瓷基板在承受外部应力时不易发生形变或断裂。
· 优良散热性能：陶瓷材料具有较高的热导率，使得DBC陶瓷基板在散热方面表现优异。
HTCC（High Temperature Co-fired Ceramic，高温共烧陶瓷）工艺
技术详解：
HTCC工艺是一种在高温环境下将多层陶瓷与高熔点金属共同烧结而成的技术。它要求严苛的温度控制，并涉及复杂的材料科学与精密的制造工艺。
优势与特点：
· 高机械强度：HTCC基板以其卓越的机械强度著称，能够承受极端环境下的机械应力。
· 高热导率：特别是氮化铝陶瓷基板，以其出色的热导率成为解决散热难题的**方案。
· 高集成度：多层陶瓷外壳和多样化的封装形式，使得HTCC技术能够满足现代电子器件对小型化和高集成度的需求。
LTCC（Low Temperature Co-fired Ceramic，低温共烧陶瓷）工艺
技术详解：
LTCC工艺是一种将低温烧结陶瓷粉制成厚度**且致密的生瓷带，在生瓷带上利用激光打孔、微孔注浆、精密导体浆料印刷等工艺制出所需的电路图形，并将多个被动组件埋入多层陶瓷基板中，然后叠压在一起，在较低温度下烧结而成的技术。
优势与特点：
· 低温烧结：LTCC材料的烧结温度一般都在900℃以下，工艺难度降低，容易实现且节约能源。
· 高频特性：陶瓷材料具有优良的高频、高速传输特性，使用频率可高达几十GHz。
· 高集成度：LTCC技术能够实现多层结构的灵活性和高度紧凑的垂直互连，提高电路的组装密度和集成度。
总结
DPC、AMB、DBC、HTCC与LTCC这五种陶瓷基板工艺技术各有其独特的优势和特点。它们在不同的应用领域发挥着重要作用，满足了电子封装领域对高性能、高可靠性、小型化和高集成度的需求。随着电子技术的不断进步和应用场景的不断拓展，这五种工艺技术也将持续优化和创新，为电子封装领域的发展贡献更多力量。
|
